Łożysko kulkowe a łożysko kulkowe poprzeczne: kluczowe różnice

A łożysko kulkowe zwykłe to specyficzny i bardzo popularny typ łożyska kulkowego – nie jest to osobna kategoria. „Łożysko kulkowe” to szeroka nazwa rodziny, natomiast łożyska kulkowe zwykłe (DGBB) reprezentują najczęściej używany podtyp w tej rodzinie i stanowią około 80% całej sprzedaży łożysk kulkowych na całym świecie . Zrozumienie tej różnicy ma znaczenie przy wyborze odpowiedniego łożyska ze względu na rodzaj obciążenia, prędkość i ograniczenia montażowe.

Rodzina łożysk kulkowych: co obejmuje

Łożyska kulkowe wykorzystują sferyczne elementy toczne, aby zmniejszyć tarcie obrotowe i przenosić obciążenia pomiędzy ruchomymi częściami. W tej rodzinie istnieje kilka odrębnych podtypów, każdy zaprojektowany dla określonych profili obciążenia i warunków pracy:

• Łożyska kulkowe zwykłe (DGBB): Uniwersalne, wytrzymuje obciążenia promieniowe i umiarkowane osiowe
• Łożyska kulkowe skośne: Zoptymalizowany pod kątem połączonych obciążeń osiowych i promieniowych przy wyższych kątach działania (15°–40°)
• Łożyska kulkowe wahliwe: Toleruje niewspółosiowość wału do 2°–3°
• Łożyska kulkowe wzdłużne: Obsługuje wyłącznie obciążenia osiowe, nie nadaje się do sił promieniowych
• Łożyska kulkowe czteropunktowe: Przenoś obciążenia osiowe w obu kierunkach w jednym rzędzie

Kiedy inżynierowie lub zespoły zakupowe wspominają o „łożysku kulkowym” bez specyfikacji, prawie zawsze domyślnie mają na myśli łożysko kulkowe zwykłe – co świadczy o tym, jak dominujące łożyska DGBB są w praktycznym zastosowaniu.

Co wyróżnia łożysko kulkowe zwykłe

Cechą charakterystyczną łożyska kulkowego zwykłego jest geometria bieżni. Rowki zarówno w pierścieniu wewnętrznym, jak i zewnętrznym są głębsze – ich promień jest bliższy średnicy kulki – w porównaniu do innych typów łożysk kulkowych. Taka konstrukcja zapewnia kilka zalet konstrukcyjnych:

• Głęboki rowek umożliwia łożysku wytrzymanie obu obciążenia promieniowe i obciążenia osiowe (wzdłużne) w obu kierunkach
• Większa powierzchnia styku na kulkę zwiększa nośność w porównaniu do konstrukcji z płytkimi rowkami
• Geometria umożliwia pracę z dużymi prędkościami – przystosowane są do tego standardowe formaty DGBB osiąga prędkość do 20 000–50 000 obr./min w zależności od rozmiaru i smarowania
• Symetryczna konstrukcja umożliwia montaż w dowolnej orientacji bez utraty wydajności

Standardowy DGBB taki jak wszechobecny 6205-2RS (otwór 25 mm) ma nośność dynamiczną około 14,0 kN i nośność statyczną 6,95 kN, dzięki czemu nadaje się do silników elektrycznych, pomp, wentylatorów i systemów przenośników bez żadnych specjalnych wymagań montażowych.

Bezpośrednie porównanie: łożyska poprzeczne kontra inne typy łożysk kulkowych

Nośność: tam, gdzie łożyska poprzeczne sprawdzają się znakomicie, a tam, gdzie nie

Łożyska kulkowe zwykłe nie mają sobie równych w scenariuszach kombinowanego obciążenia przy dużych prędkościach, ale ich profil nośności ma wyraźne ograniczenia:

Siła obciążenia promieniowego

DGBB skutecznie radzą sobie z obciążeniami promieniowymi, ponieważ głęboka bieżnia rozkłada obciążenie na wiele kulek jednocześnie. Łożysko 6206 (otwór 30 mm) ma dynamiczną nośność promieniową wynoszącą 19,5 kN — wystarczający dla większości lekkich i średnich silników przemysłowych.

Nośność osiowa

W przeciwieństwie do łożysk kulkowych wzdłużnych, DGBB mogą przenosić obciążenia osiowe w obu kierunkach jednocześnie – do około 50% ich obciążenia promieniowego w normalnych warunkach. Ta wszechstronność eliminuje potrzebę stosowania oddzielnych łożysk wzdłużnych w wielu konstrukcjach. Jednakże, gdy obciążenia osiowe przekraczają ten próg lub stanowią obciążenie główne, bardziej odpowiednie są łożyska skośne lub łożyska wzdłużne.

Czułość na niewspółosiowość

Jest to znane ograniczenie DGBB. Tolerują niewspółosiowość wału wynosząca zaledwie 0,08–0,16° przed obciążeniem krawędzi znacznie zmniejsza trwałość łożyska. W przypadku zastosowań, w których występuje naturalne ugięcie wałów — takich jak długie wały przenośników lub napędy rolnicze — lepszym wyborem są łożyska kulkowe wahliwe lub łożyska baryłkowe.

Oceny prędkości: dlaczego łożyska poprzeczne przodują w grupie

Spośród wszystkich łożysk tocznych, łożyska kulkowe zwykłe osiągają najwyższe dopuszczalne prędkości obrotowe. Wynika to z ich geometrii o niskim tarciu i minimalnego wewnętrznego wytwarzania ciepła. Dla odniesienia:

• DGBB serii 6000 (otwór 10 mm) może pracować przy do 47 000 obr./min ze smarowaniem smarem
• Równoważne łożyska walcowe tego samego rozmiaru są zwykle ograniczone do 30 000–35 000 obr./min
• Łożyska stożkowe o porównywalnej wielkości mogą być ograniczone do 10 000–15 000 obr./min

Ta przewaga prędkości sprawia, że DGBB są domyślnym wyborem do silników elektrycznych, wiertarek dentystycznych, pomp odśrodkowych, turbosprężarek i wrzecion maszyn o dużej prędkości.

Opcje uszczelnień i osłon w łożyskach kulkowych poprzecznych

Jedną z praktycznych zalet łożysk DGBB w porównaniu z wieloma innymi typami łożysk kulkowych jest szeroka dostępność wariantów uszczelnionych i ekranowanych, umożliwiających bezobsługową pracę w zanieczyszczonym środowisku:

• Otwarte (bez przyrostka): Brak uszczelnienia – wymaga zewnętrznego smarowania; stosowany tam, gdzie smarowanie jest rutynowe
• Z lub ZZ (osłona metalowa): Chroni przed zanieczyszczeniami stałymi; nie uszczelnia całkowicie przed wilgocią; mniejsze tarcie niż uszczelnienia

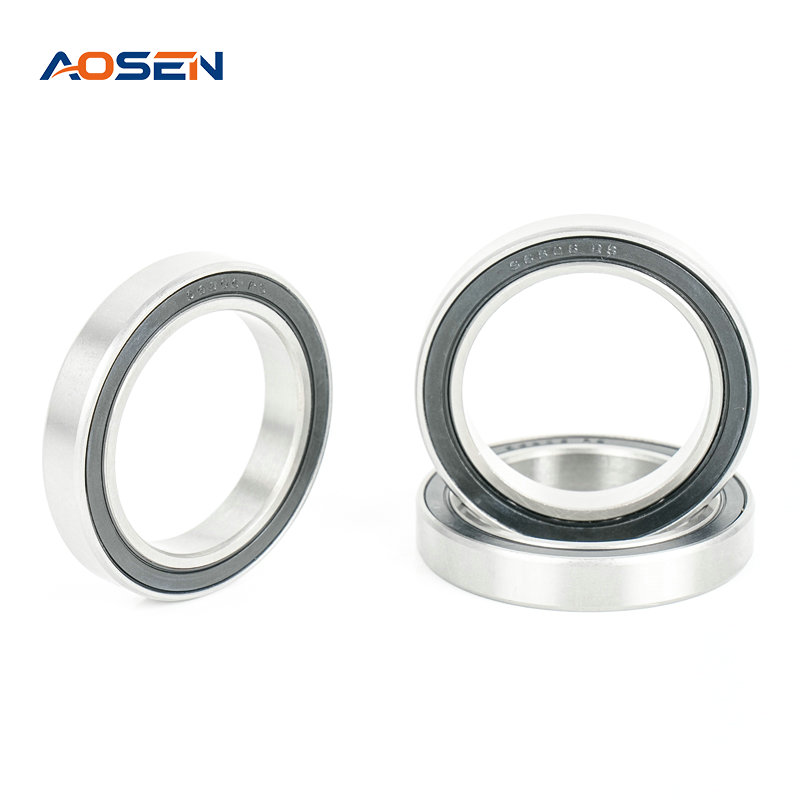

• RS lub 2RS (uszczelka gumowa): Pełne uszczelnienie stykowe po jednej lub obu stronach; chroni zarówno przed kurzem, jak i wilgocią; wstępnie napełnione smarem smarowanie łożysk na cały okres eksploatacji
• RZ lub LLB (uszczelka o niskim tarciu): Bezkontaktowa lub niskokontaktowa uszczelka gumowa — łączy w sobie ochronę przed zanieczyszczeniami ze zmniejszonym oporem przy wyższych prędkościach

Łożyska kulkowe skośne i łożyska kulkowe wzdłużne oferują znacznie mniej opcji uszczelnień, co wymaga bardziej ostrożnego projektowania obudowy w celu ograniczenia zanieczyszczeń – to kolejny praktyczny powód, dla którego DGBB dominują w ogólnym zastosowaniu przemysłowym.

Kiedy wybrać inne łożysko kulkowe zamiast typu z głębokim rowkiem

Pomimo swojej wszechstronności, łożyska kulkowe poprzeczne nie zawsze są optymalnym wyborem. Poniższe scenariusze wymagają alternatywnych typów łożysk kulkowych:

Wysokie obciążenie osiowe w jednym kierunku

Wrzeciona obrabiarek, śruby kulowe i przekładnie zębate walcowe wytwarzają duże siły osiowe w określonym kierunku. Łożyska kulkowe skośne o kącie działania 40° przenoszą obciążenia osiowe do 70% ich wartości dynamicznej — znacznie przekraczające to, co DGBB może wytrzymać bez przedwczesnej awarii.

Znacząca niewspółosiowość wału

Do zastosowań, w których ugięcie wału przekracza 0,5° — powszechnie stosowane w długich wałach, maszynach do obróbki drewna lub sprzęcie górniczym — wahliwe łożyska kulkowe tolerują do 3° niewspółosiowości bez obciążania krawędzi, znacznie wydłużając żywotność.

Zastosowania z czystym obciążeniem osiowym

Pionowe wały pomp, mechanizmy podnoszące i stoły obrotowe przykładają obciążenia niemal całkowicie wzdłuż osi wału. Specjalnie do tego celu zaprojektowano łożyska kulkowe wzdłużne o nośności do 3–5 razy więcej niż DGBB o tym samym rozmiarze otworu przy czystym obciążeniu osiowym.

Standaryzacja wymiarowa i wymienność

Łożyska kulkowe zwykłe są zgodne z normami ISO 15 i ABMA, dzięki czemu są wymienne na całym świecie u różnych producentów. A Łożysko 6204-2RS firmy SKF, NSK, FAG lub innego dostawcy ma identyczne wymiary : otwór 20 mm, średnica zewnętrzna 47 mm, szerokość 14 mm. Ta standaryzacja stanowi znaczącą zaletę praktyczną — części zamienne są dostępne na całym świecie i w różnych przedziałach cenowych.

Niektóre specjalistyczne typy łożysk kulkowych — w szczególności niektóre konfiguracje łożysk skośnych i łożyska czteropunktowe — mają mniej uniwersalną standaryzację, co wymaga wymiany specyficznej dla producenta i potencjalnie dłuższych czasów realizacji.

Praktyczny przewodnik doboru: Typ łożyska kulkowego według zastosowania

Koszt i dostępność: względy praktyczne

Łożyska kulkowe zwykłe to tzw najtańsze łożyska toczne na jednostkę nośności , czerpiąc korzyści z ogromnych światowych wolumenów produkcji. Standardowe łożysko 6205-2RS renomowanej marki kosztuje około 2–8 USD w pojedynczych ilościach, a luzem spadnie poniżej 1 dolara. Łożyska skośne o tej samej wielkości zwykle kosztują 3–5× więcej , a typy specjalne, takie jak łożyska czteropunktowe, mogą mieć wielkość 10× lub wyższą.

W przypadku produkcji na dużą skalę lub sprzętu wymagającego częstej wymiany łożysk ta różnica kosztów jest znaczącym czynnikiem w całkowitym koszcie posiadania – i często decydującym powodem, dla którego inżynierowie rezygnują z DGBB, gdy pozwalają na to warunki obciążenia.
