Jak dokładnie zidentyfikować modele łożysk kulkowych zwykłych ze stali nierdzewnej za pomocą suwmiarki z noniuszem?

W rutynowej konserwacji i naprawach mechanicznych urządzeń przemysłowych dokładna identyfikacja i wymiana łożysk jest kluczowym krokiem w zapewnieniu stabilnej pracy. Ze względu na długotrwałe zużycie lub zanieczyszczenie olejem i smarem, na wielu powierzchniach występują laserowo wytrawione oznaczenia łożyska kulkowe zwykłe ze stali nierdzewnej mogą stać się nieczytelne. W związku z tym określenie dokładnego modelu łożyska poprzez pomiar fizyczny stała się podstawową umiejętnością inżynierów.

W tym artykule znajdziesz szczegółowy przewodnik, jak szybko i dokładnie zidentyfikować model łożyska kulkowego zwykłego ze stali nierdzewnej — używając jedynie suwmiarki — poprzez pomiar jego średnica wewnętrzna, średnica zewnętrzna i szerokość .

Narzędzia pomiarowe i podstawowe parametry

Aby dokładnie zidentyfikować model łożyska, musimy najpierw przygotować bardzo precyzyjny model suwmiarka z noniuszem . Podczas procesu pomiaru musimy uzyskać następujące trzy kluczowe punkty danych:

1. Średnica wewnętrzna (d): Określa rozmiar wału, z którym współpracuje łożysko, a także jest najważniejszym parametrem przy określaniu przyrostka numeru modelu łożyska.

2. Średnica zewnętrzna (D): Określa rozmiar otworu montażowego łożyska.

3. Szerokość/Grubość (B): Wymiar osiowy łożyska.

W konwencjach nazewnictwa łożysk kulkowych zwykłych ze stali nierdzewnej (np. S6004-ZZ) przedrostek „S” oznacza materiał ze stali nierdzewnej, natomiast przyrostek „ZZ” oznacza dwustronne osłony metalowe. Liczby pośrednie (takie jak 6004) stanowią jednak klucz do wymiarów łożyska.

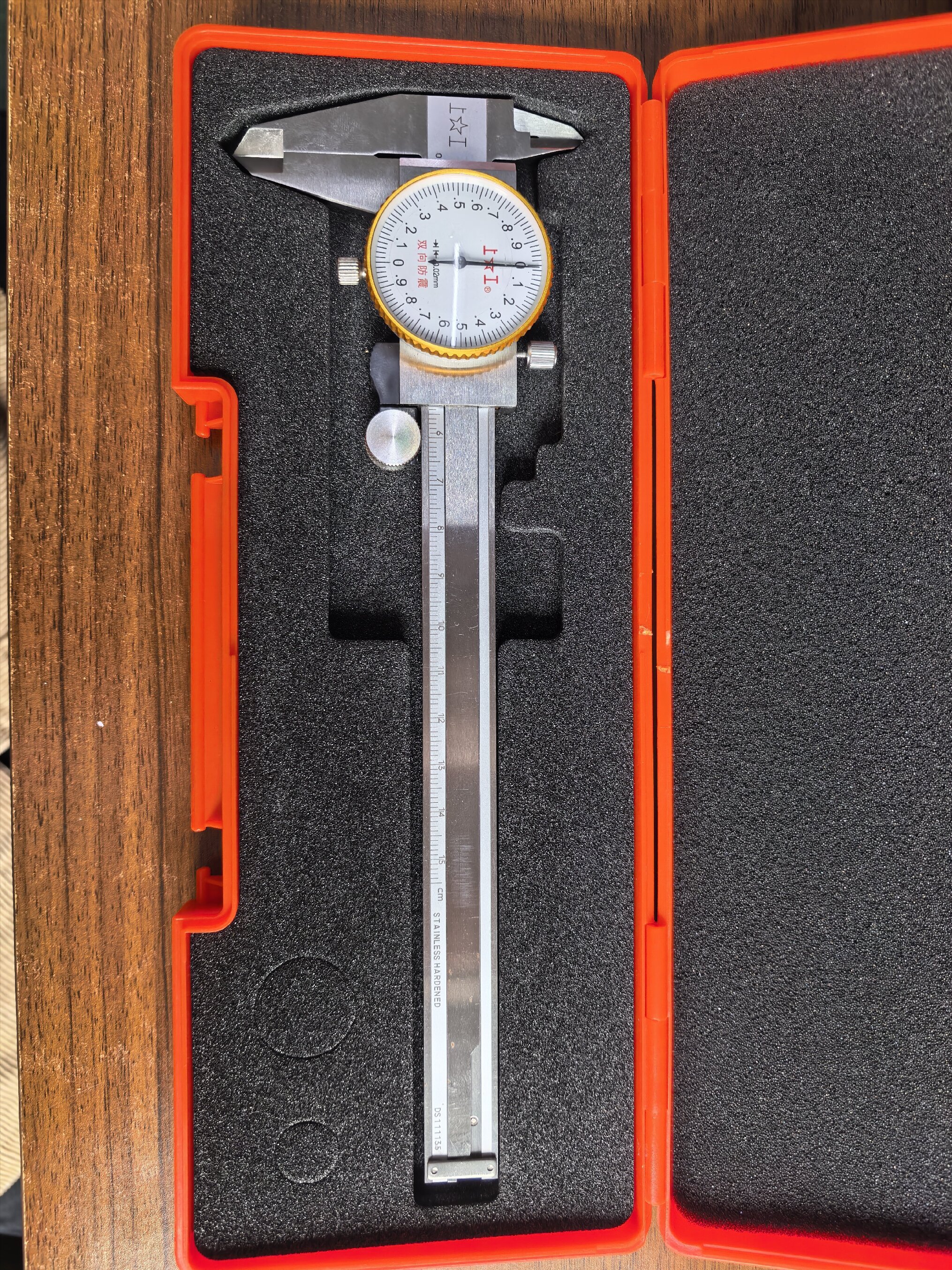

Suwmiarka z noniuszem

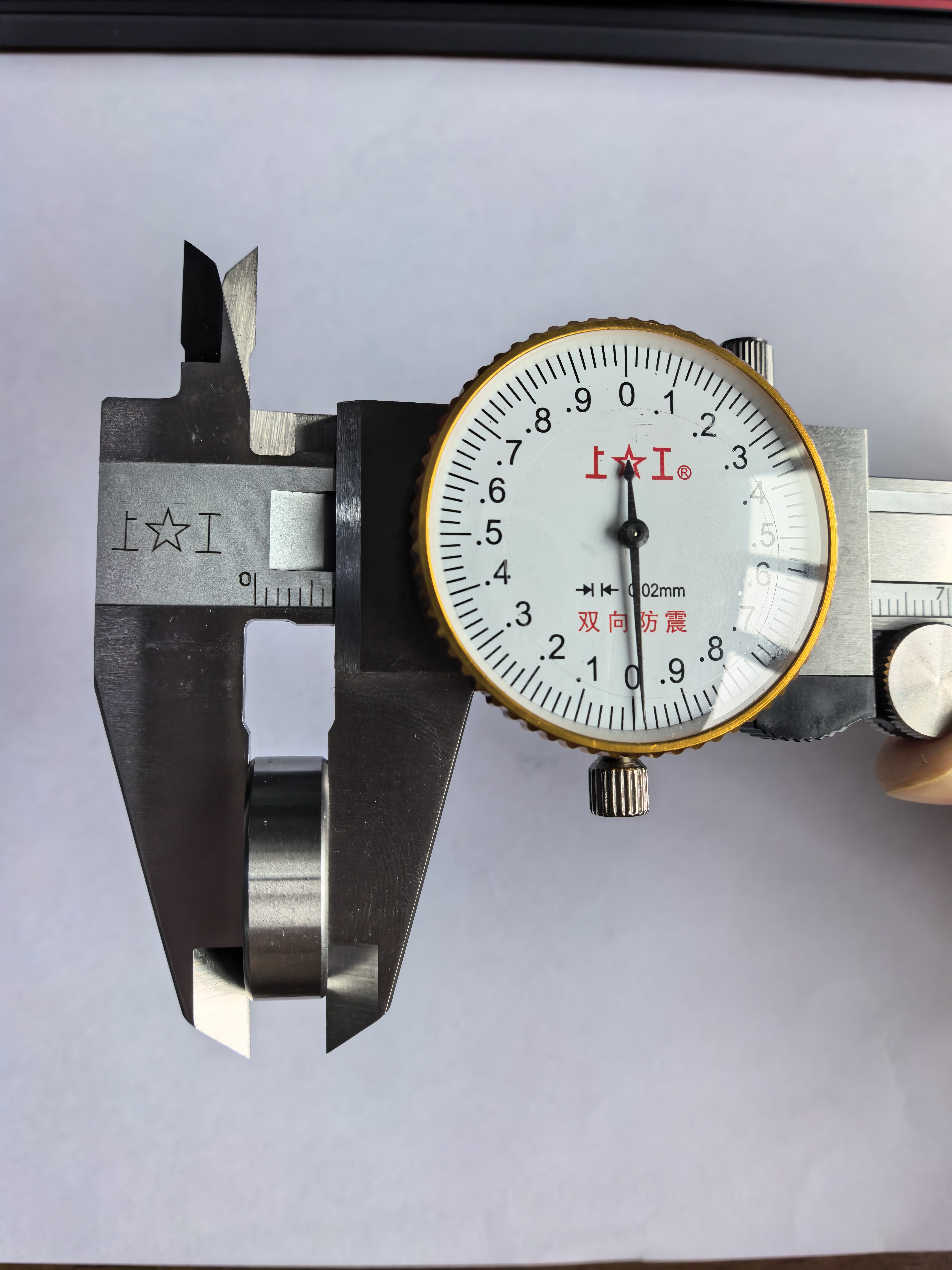

Pomiar średnicy wewnętrznej

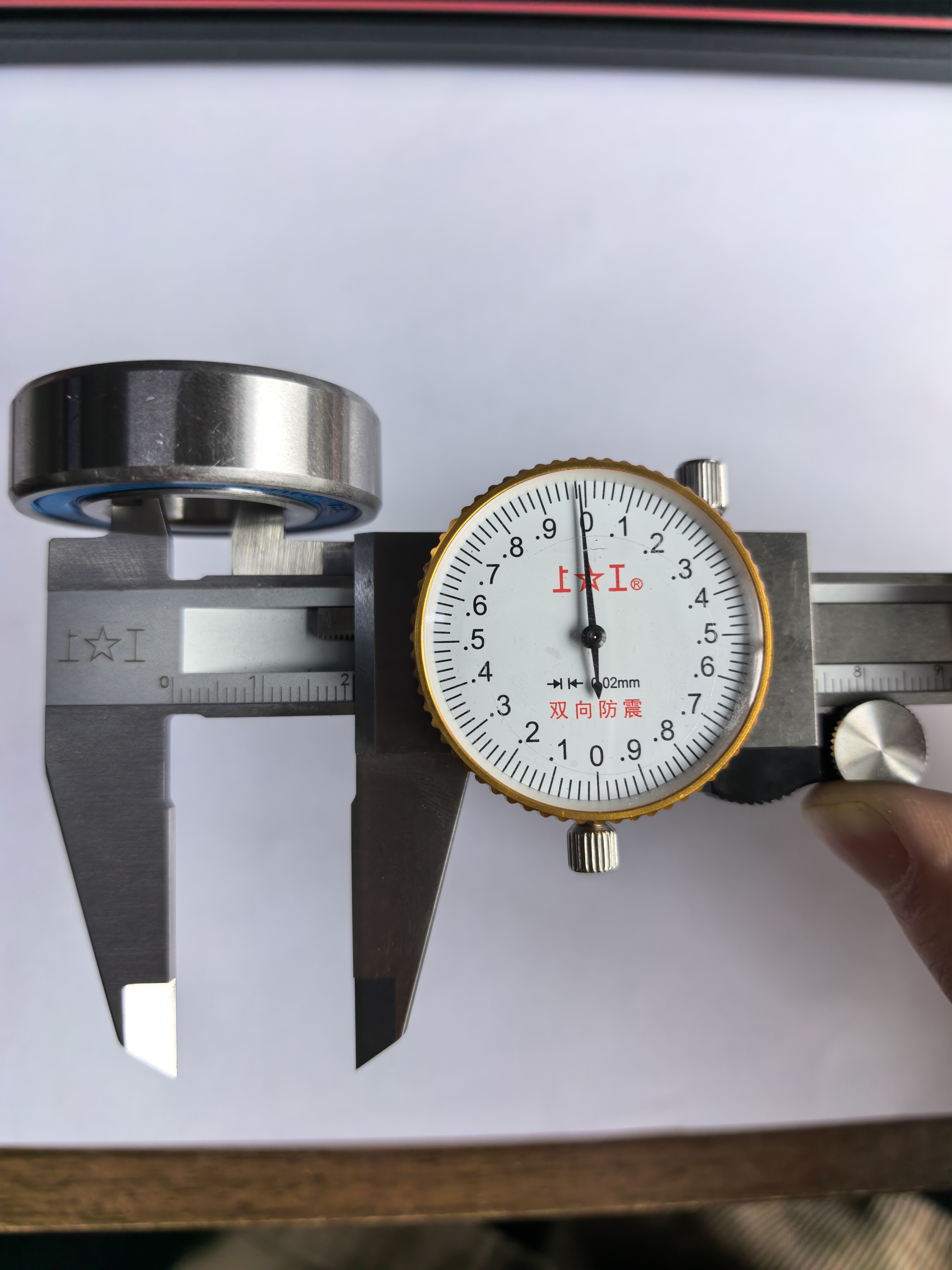

Pomiar średnicy zewnętrznej

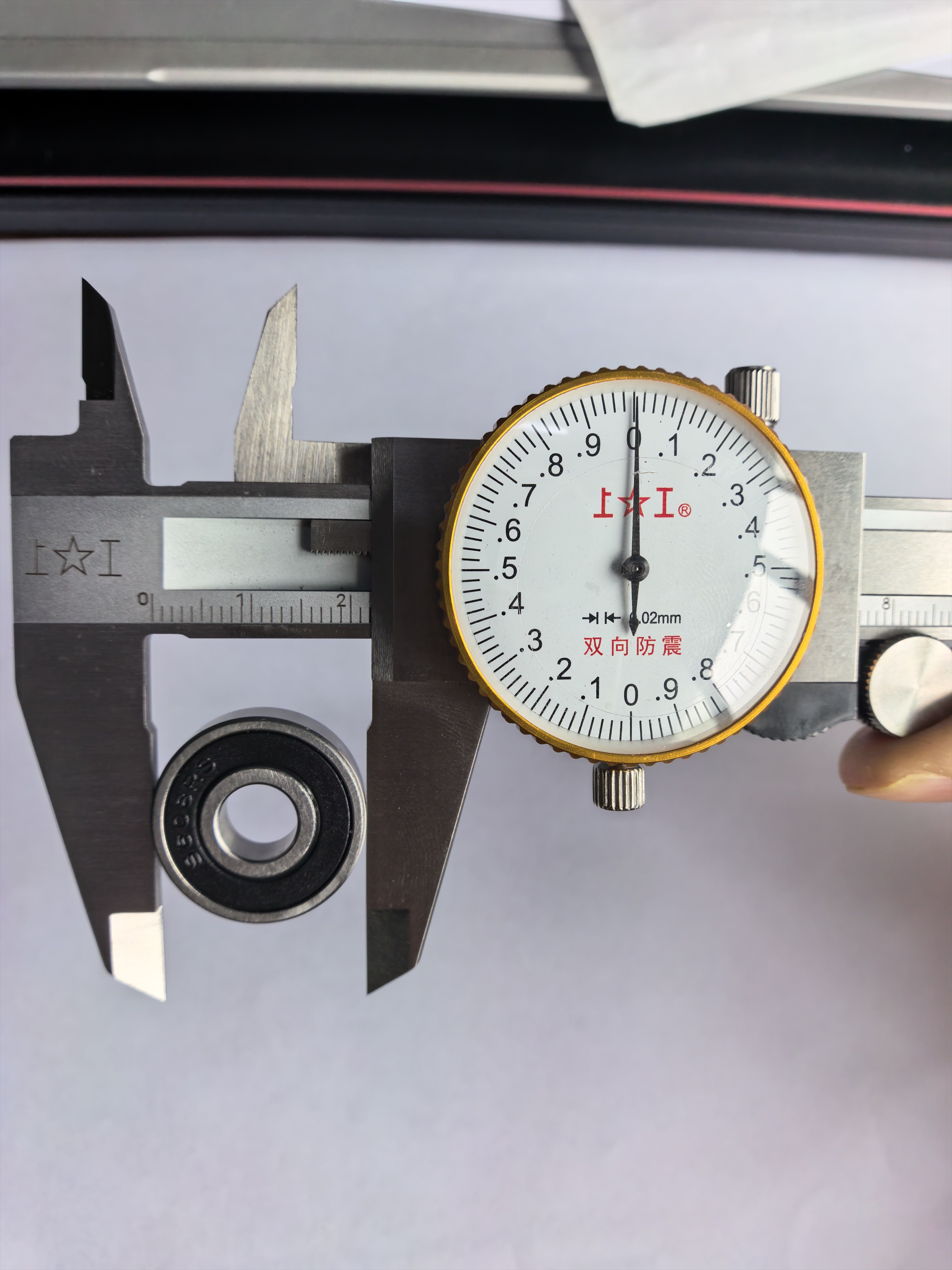

Pomiar szerokości/grubości

Metody identyfikacji łożysk w modelu 4-cyfrowym

W przypadku łożysk kulkowych zwykłych oznaczonych czterocyfrowym kodem (np. serie S60xx, S62xx i S63xx) istnieje ścisła zgodność pomiędzy średnicą wewnętrzną a końcowymi cyframi numeru modelu. Dzielimy tę relację na dwa scenariusze: „Formuła standardowa” i „Przyrostki specjalne”.

Obudowa standardowa: dotyczy modeli z przyrostkiem ≥ 04 (średnica wewnętrzna ≥ 20 mm)

Gdy wewnętrzna średnica łożyska mierzona suwmiarką wynosi większa lub równa 20 mm , możesz użyć klasycznej formuły „podziel przez 5”:

Podstawowy wzór: Zmierzona średnica wewnętrzna łożyska ÷ 5 = dwie ostatnie cyfry numeru modelu

Analiza przypadku: S6004-ZZ — Jeśli zmierzysz wewnętrzną średnicę łożyska ze stali nierdzewnej za pomocą suwmiarki i stwierdzisz, że tak 20mm , można zastosować następujący wzór: 20 ÷ 5 = 4 (w wyniku czego otrzymamy przyrostek „04”). Wstępna ocena: przyrostek dla tego modelu łożyska to 04. Następnie, dokonując dalszych pomiarów średnicy zewnętrznej łożyska (42 mm) i szerokości (12 mm) i porównując je ze standardową tabelą rozmiarów łożysk, można jednoznacznie zidentyfikować pełny numer modelu łożyska jako S6004-ZZ .

Przypadek specjalny: dotyczy modeli z numerami końcowymi 00, 01, 02 i 03

Należy pamiętać, że zasada dzielenia średnicy wewnętrznej przez 5 nie dotyczy łożysk z kodami przyrostkowymi od 00 do 03. Te cztery specyficzne typy łożysk stanowią wyjątki w ramach norm międzynarodowych; ich wymiary średnicy wewnętrznej są stałymi wartościami, które inżynierowie muszą zapamiętać. Konkretne odpowiednie wartości są następujące:

Przyrostek 00: Średnica wewnętrzna ustalona na 10 mm (np. S6000)

Przyrostek 01: Średnica wewnętrzna ustalona na 12 mm (np. S6001)

Przyrostek 02: Średnica wewnętrzna ustalona na 15 mm (np. S6002)

Przyrostek 03: Średnica wewnętrzna ustalona na 17 mm (np. S6003)

Jeżeli średnica wewnętrzna zmierzona suwmiarką z noniuszem odpowiada jednej z czterech wartości wymienionych powyżej, należy ją bezpośrednio dopasować do odpowiedniego przyrostka; nie używaj metody dzielenia przez 5.

Metody identyfikacji łożysk w modelu 3-cyfrowym (łożyska miniaturowe/małe)

W przypadku miniaturowych lub małych łożysk kulkowych zwykłych ze stali nierdzewnej numer modelu składa się zazwyczaj z trzech cyfr (np. S608, S626 itp.). Identyfikacja tego typu łożyska jest najprostsza; * *podobnie nie można zastosować wzoru „podziel przez 5”. **

Podstawowa zasada: zmierzona średnica wewnętrzna łożyska = ostatnia cyfra numeru modelu

Analiza przypadku: ** S608-ZZ ** — Jeśli użyjesz suwmiarki do zmierzenia wewnętrznej średnicy małego łożyska i okaże się, że jest to ** 8mm **, wówczas – zgodnie z konwencją 3-cyfrowego oznaczenia łożysk – średnica wewnętrzna odpowiada bezpośrednio przyrostkowi numeru modelu. Wstępna ocena: przyrostek tego łożyska to ** 8 **. Łącząc to ze zmierzoną średnicą zewnętrzną (22 mm) i szerokością (7 mm), model można potwierdzić jako typowe łożysko miniaturowe ** S608-ZZ **.

Podsumowanie i zalecenia dotyczące wyboru

Podsumowując, etapy identyfikacji modelu łożyska kulkowego zwykłego ze stali nierdzewnej za pomocą suwmiarki z noniuszem można podsumować w następujący sposób:

Zmierz średnicę wewnętrzną, określ przyrostek:

Jeżeli zmierzona średnica wewnętrzna jest liczbą jednocyfrową (np. 8 mm), odpowiada ona ostatnim cyfrom 3-cyfrowego numeru modelu (np. 608).

Jeśli zmierzona średnica wewnętrzna wynosi 10, 12, 15 lub 17 mm, odpowiada to specjalnym 4-cyfrowym przyrostkom, odpowiednio 00, 01, 02 i 03.

Jeżeli zmierzona średnica wewnętrzna wynosi ≥ 20 mm, należy skorzystać ze wzoru ** Średnica wewnętrzna ÷ 5 = przyrostek ** (np. 20 ÷ 5 = 04).

Zmierz średnicę zewnętrzną i szerokość, aby określić serię:

Łożyska o tej samej średnicy wewnętrznej mogą należeć do różnych serii – charakteryzujących się różnymi średnicami zewnętrznymi i szerokościami – ze względu na różnice w nośności (np. S6004, S6204, S6304 itp.). Dlatego też należy ostatecznie zidentyfikować konkretny model, porównując zarówno średnicę zewnętrzną, jak i szerokość.

Opanowując wyżej wymienione techniki pomiarów i obliczeń, można łatwo zidentyfikować prawdziwą tożsamość łożyska – nawet „zwykłego” łożyska, bez opakowania i oznaczeń – unikając w ten sposób niezręcznych sytuacji podczas konserwacji sprzętu, które wynikają z zakupu niewłaściwego modelu lub niemożności prawidłowego montażu części.
